Jarak Renggang Katup GL MAX

Periksa dan setel jarak renggang katup sementara mesin
dalam keadaan dingin (dibawah 35°C, 95°F)

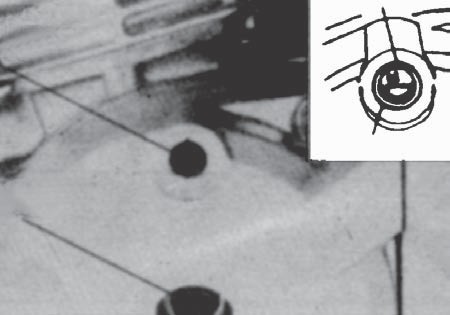

Buka penutup lubang penyetelan katup, penutup lubang
poros engkol dan penutup lubang pemeriksaan waktu
pengapian.
Putar rotor generator dalam arah berlawanan arah putaran

jarum jam dan tepatkan tanda “T” pada rotor generator

dengan tanda penyesuaian pada bak mesin kiri.
Untuk memastikan bahwa torak berada pada T.M.A. pada
langkah kompressi, rabalah pelatuk dengan jarijari. Jika
pelatuk terasa dalam keadaan bebas, berarti torak berada

pada bagian atas langkah kompressi. Jika pelatuk
terasa dalam keadaan tertahan, putarlah poros engkol
360° berlawanan arah jarum jam dan tepatkan kembali
tanda-tanda penyesuaian.
Periksa jarak renggang katup dengan lidah pengukur
yang dimasukkan antara sekrup penyetel dan tangkai
katup.
JARAK RENGGANG KATUP:
- MASUK : 0,10 mm
- BUANG : 0,10 mm
Setel dengan melonggarkan mur pengunci dan memutar
sekrup penyetel sampai terasa lidah pengukur tertahan
sedikit. Tahan sekrup penyetel dan kencangkan mur
pengunci.
